Dimensionnement d'un dalot simple
avec CAD90
Ce tutoriel traite un exemple complet de dimensionnement d'un dalot simple avec CAD90 : du lancement du programme via DOSBox jusqu'à l'exploitation des résultats de moments et de ferraillage.
Avant de commencer, assurez-vous que DOSBox est installé et que CAD90 est décompressé sur votre disque C:\. Consultez le guide d'installation si nécessaire.
Caractéristiques de l'exemple traité
Géométrie et charges
| Paramètre | Valeur |
|---|---|
| Ouverture | 3 m |
| Hauteur (gabarit) | 3 m |
| Largeur de la plateforme routière | 7 m |
| Hauteur du remblai | 2 m |
| Densité du remblai | 18,5 kN/m³ |
| Coefficient de poussée des terres | Ka = 0,4 |
| Enrobage | 5 cm |
Contraintes admissibles à l'ELS
| Élément | Contrainte |
|---|---|
| Béton en compression | σ̄bc = 180 kg/cm² |
| Armatures longitudinales | σ̄st = 1 760 kg/cm² |
| Cadres / étriers | σ̄st = 1 170 kg/cm² |
Lancement de CAD90 via DOSBox
Lancez DOSBox. Au démarrage, l'interface est positionnée par défaut
sur le disque virtuel Z:\. Suivez les commandes ci-dessous
dans l'ordre pour démarrer CAD90.

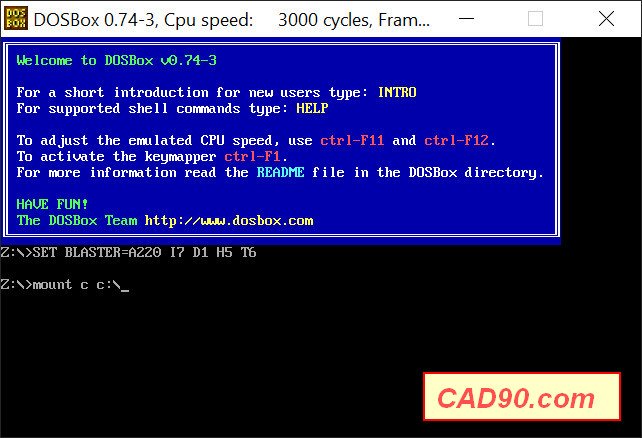

Monter le disque C:\
Depuis l'invite Z:\>, montez le disque C:\ de votre
machine physique dans DOSBox avec la commande suivante :

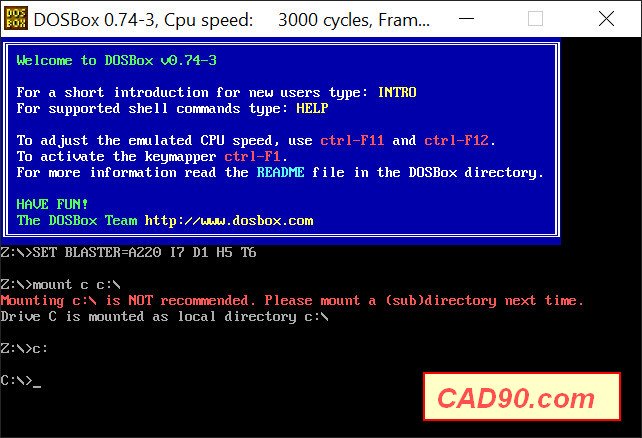

Accéder au disque C:\
Activez l'accès au disque C:\ en tapant :

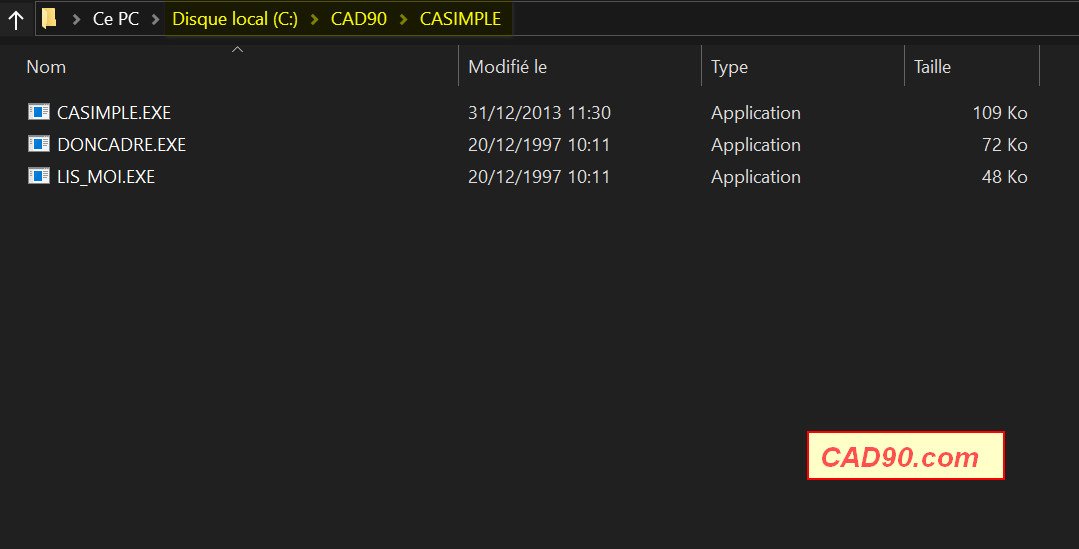

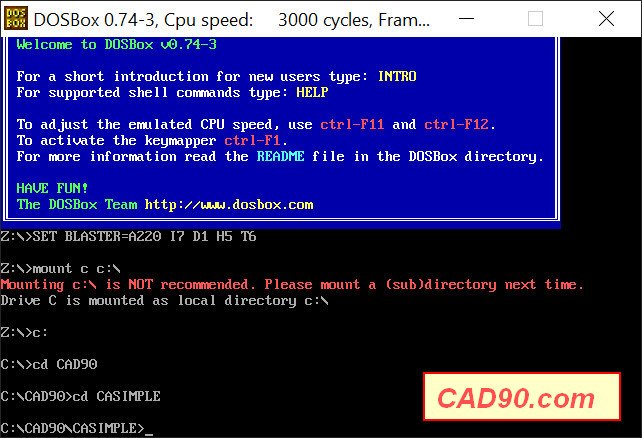

Naviguer vers le dossier CASIMPLE
Positionnez-vous dans le répertoire C:\CAD90\CASIMPLE
en utilisant la commande cd :
Si vous avez décompressé CAD90 dans un autre emplacement,
naviguez jusqu'à ce répertoire en adaptant les commandes
cd en conséquence.

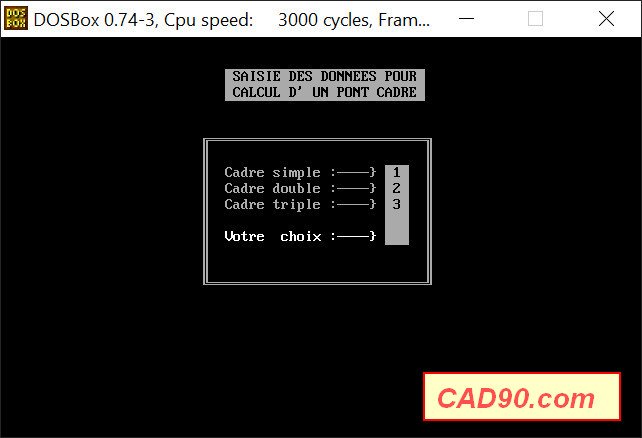

Lancer l'application
Tapez la commande suivante pour démarrer CAD90 :
Saisie des paramètres de dimensionnement

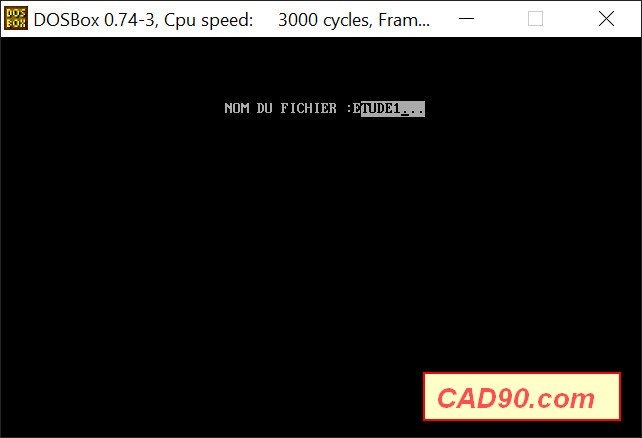

Nom du fichier projet
La première saisie demandée par CAD90 est le nom du fichier projet. Ce nom doit comporter moins de 8 caractères et ne doit contenir aucun caractère spécial.

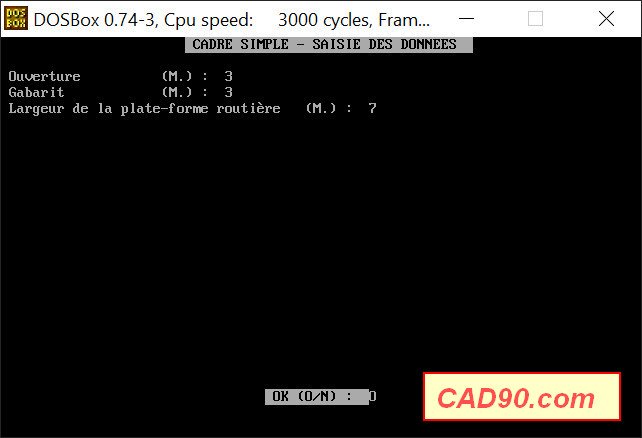

Dimensions du dalot
Saisissez successivement l'ouverture (3 m), le gabarit (3 m) et la largeur de la plateforme routière (7 m).

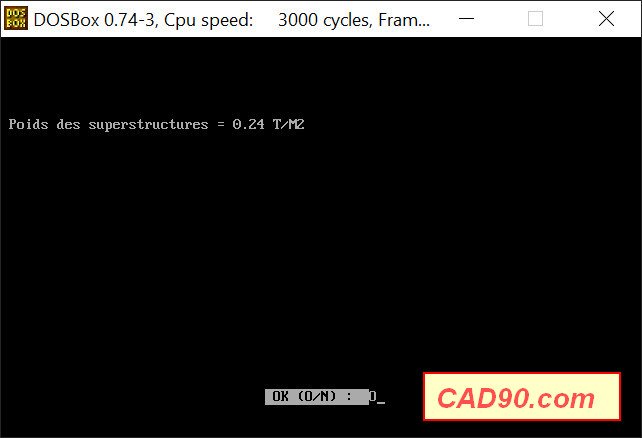

Charges des superstructures
CAD90 demande la valeur des charges des superstructures (corps de chaussée, etc.). La valeur par défaut proposée est 0,24 t/m².
Tapez O pour valider cette valeur, ou N pour en saisir une différente.

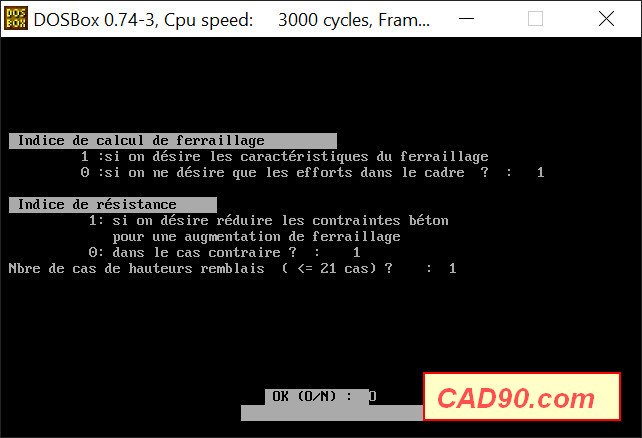

Type d'analyse
CAD90 demande de définir le type d'analyse souhaité. Deux choix sont proposés :
- Calculer uniquement les sollicitations dans les éléments structuraux (radier, tablier, piédroits)
- Calculer les sollicitations et estimer le ferraillage
Il est également demandé si vous acceptez l'application d'une réduction de la contrainte de compression du béton. Cette réduction est généralement recommandée dans une approche de sécurité conservatrice.

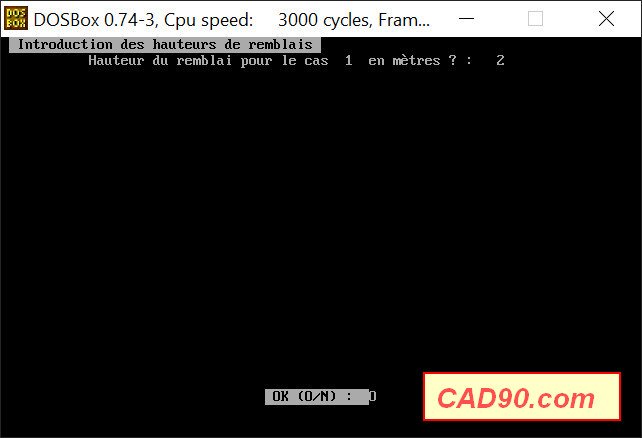

Nombre de cas et hauteur de remblai
CAD90 peut traiter plusieurs configurations de hauteur de remblai pour un même dalot. Dans ce tutoriel, un seul cas est traité : saisissez 1.
Saisissez ensuite la hauteur de remblai : h = 2 m, puis la densité du remblai : 18,5 kN/m³.

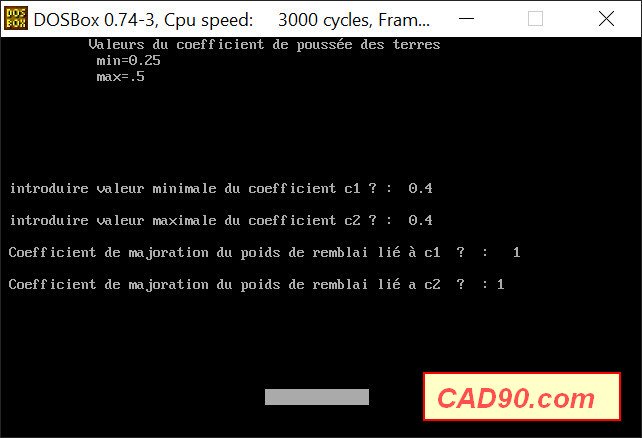

Coefficient de poussée des terres
Renseignez le coefficient Ka en saisissant une valeur minimale et une valeur maximale. Si une seule valeur est disponible, saisissez-la à la fois comme valeur minimale et maximale : Ka = 0,4.
Le coefficient de majoration est ici égal à 1 (aucune majoration appliquée).
Paramètres complémentaires
CAD90 demande ensuite une série de paramètres. Les images ci-dessous illustrent chaque saisie dans l'ordre d'apparition.
| Paramètre | Valeur retenue | Remarque |
|---|---|---|
| Surcharge de remblai | 1 t/m² | Valeur par défaut proposée |

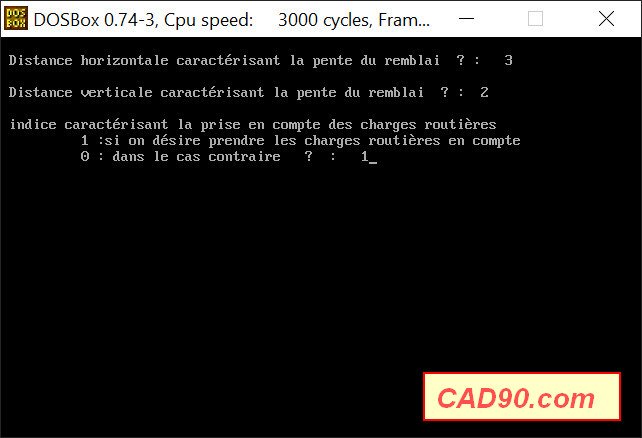

| Pente (horizontal / vertical) | 3 / 2 | Ex. : 3 et 2 pour une pente de 3/2 |
| Surcharges routières | 1 | Autoriser CAD90 à les calculer |
| Béton en compression | 180 kg/cm² | Contrainte admissible à l'ELS |

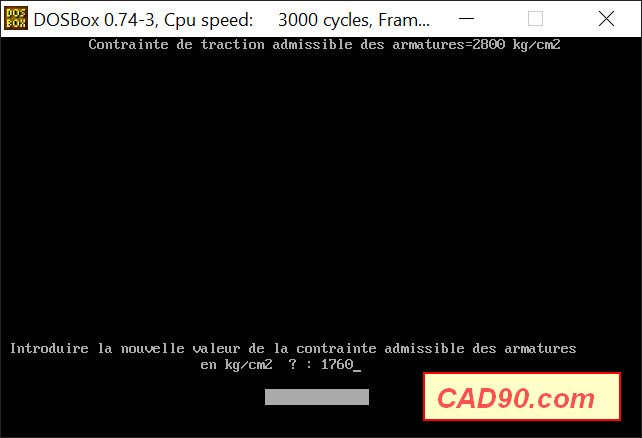

| Armatures (acier long.) | 1 760 kg/cm² | Contrainte admissible à l'ELS |
| Cadres / étriers | 1 170 kg/cm² | Contrainte admissible à l'ELS |

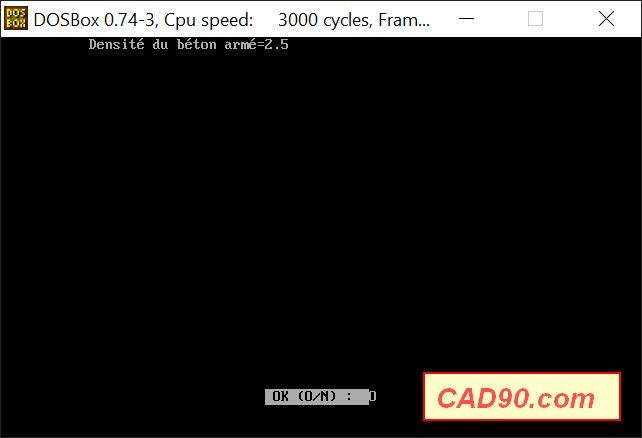

| Densité du béton armé | 2,5 t/m³ | Valeur courante |

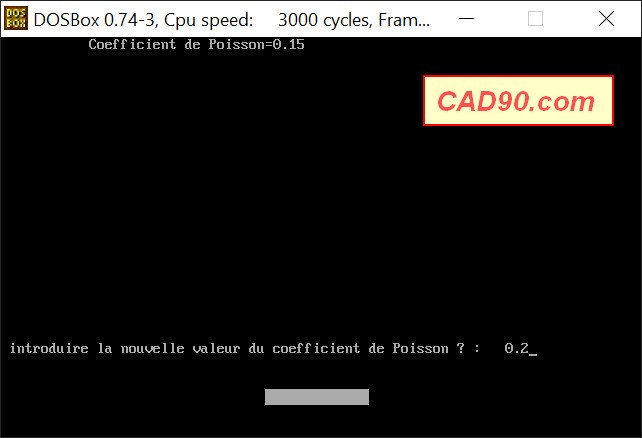

| Coefficient de Poisson | 0,2 | Section non fissurée à l'ELS |
| Longueur commerciale des barres | 12 m | |

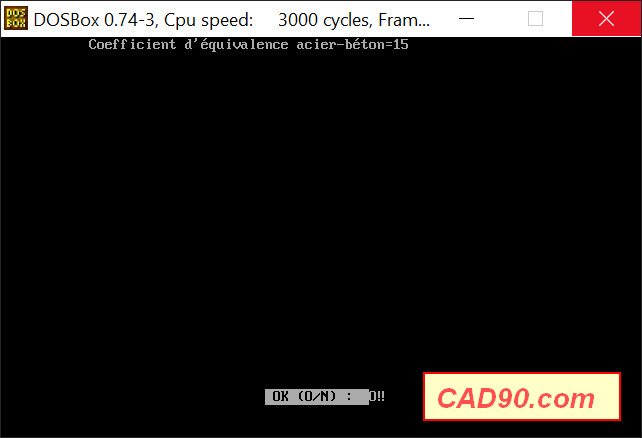

| Coefficient d'équivalence acier/béton | 15 | |

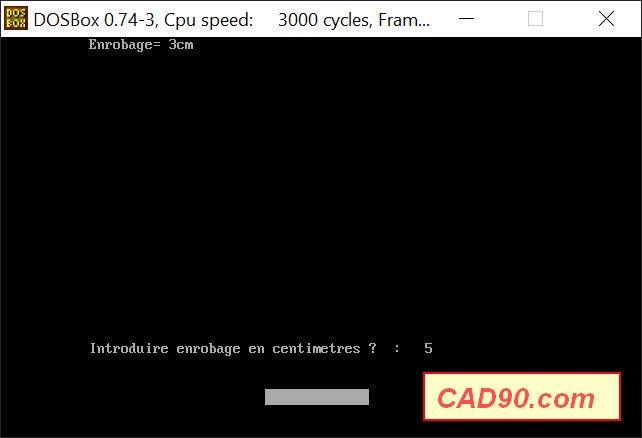

| Enrobage des armatures | 5 cm |

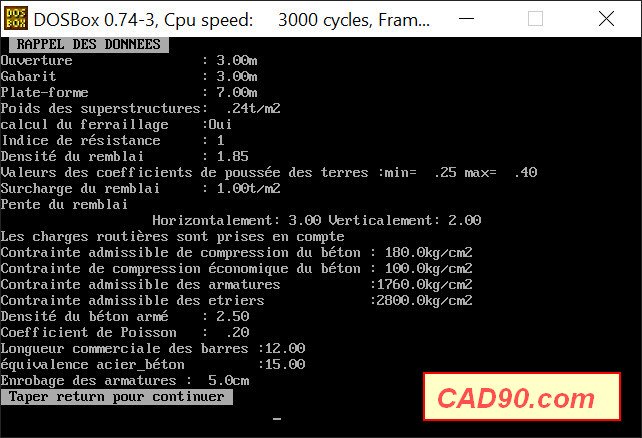

Vérification et lancement du calcul
Avant de lancer le calcul, CAD90 affiche un récapitulatif de toutes les données saisies. Prenez le temps de vérifier chaque valeur, puis appuyez sur ENTRÉE suivi de CTRL + ENTRÉE pour confirmer et démarrer le dimensionnement.

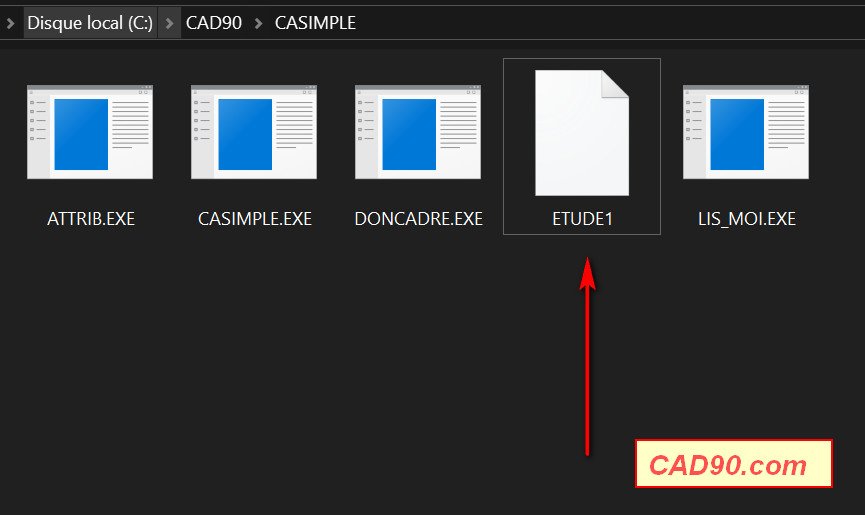

CAD90 génère ensuite un fichier de calcul dans le répertoire courant, en lui attribuant automatiquement le nom du projet saisi.
Exploitation des résultats

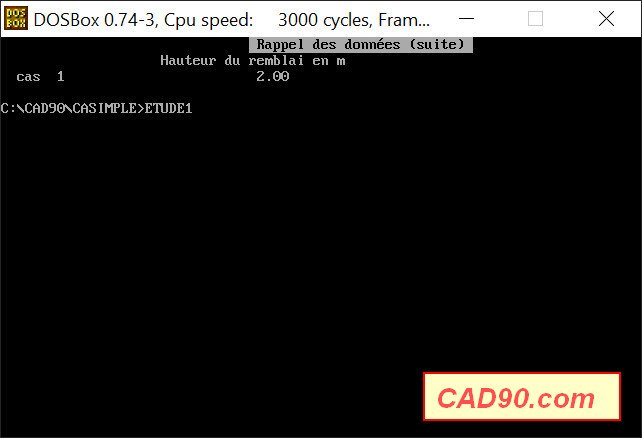

Ouvrir le fichier de résultats
Positionnez-vous dans le répertoire C:\CAD90\CASIMPLE
et tapez le nom du fichier projet pour l'ouvrir.

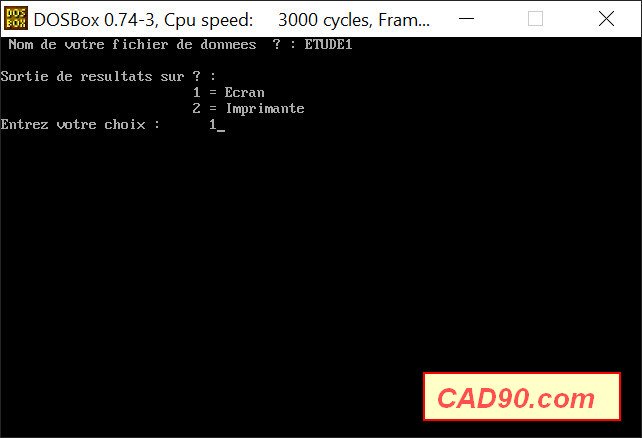

Choisir le mode de visualisation
CAD90 propose deux modes de visualisation : Écran (affichage dans l'interface DOS) ou Imprimante (export en fichier texte). Choisissez Écran pour consulter les résultats directement.

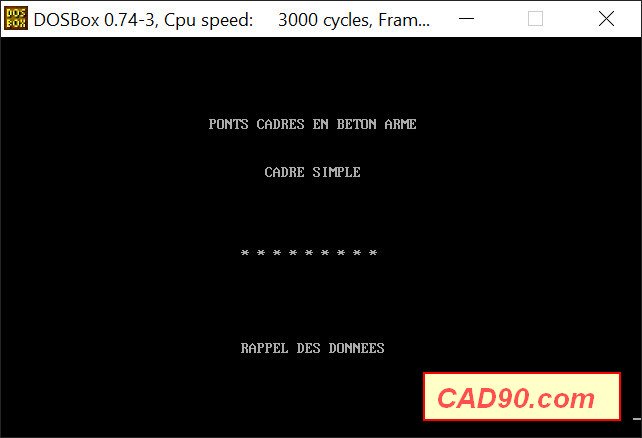

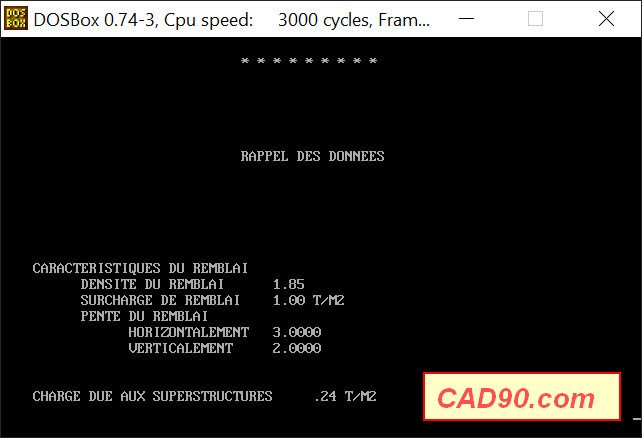

Rappel des données d'entrée
CAD90 affiche d'abord un rappel complet des données d'entrée. Naviguez entre les pages en appuyant sur ENTRÉE.

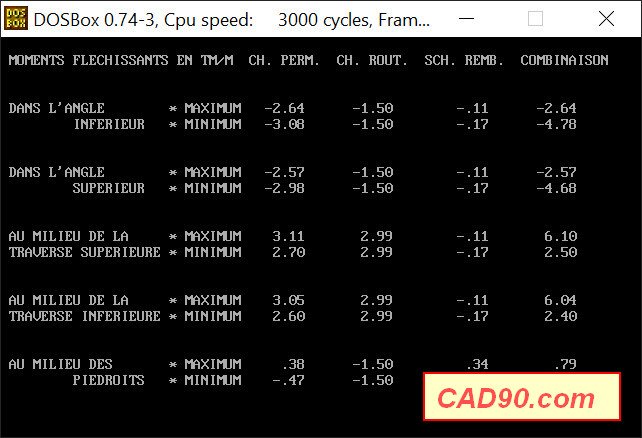

Moments de flexion
Les résultats des moments sont fournis pour trois types de charges — permanentes, roulantes et remblai — et pour les éléments suivants :
- Radier — angles inférieur et supérieur
- Tablier — traverses supérieure et inférieure
- Piédroits

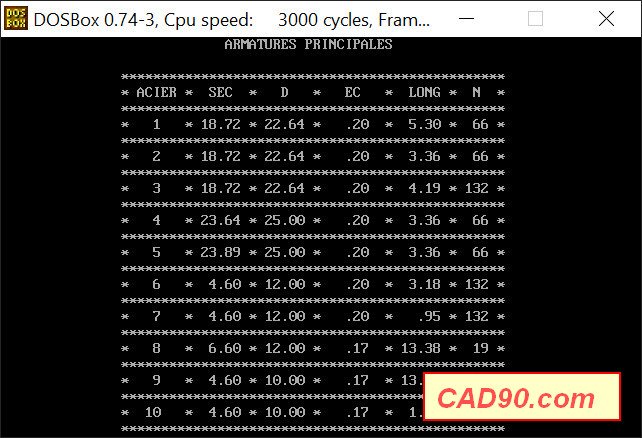

Ferraillage
CAD90 fournit également les sections d'armatures calculées. Ces résultats sont établis selon le règlement CCBA 68, ce qui conduit généralement à des sections d'acier plus importantes que celles obtenues avec le règlement BAEL 91.
